- вакуумная дугогасительная камера
-
вакуумная дугогасительная камера
-
[Интент]
Вакуумная дугогасительная камера ВДК-10-31
1 - Изоляционный цилиндрический кожух
2 - Изоляционный цилиндрический кожух
3 - Экран
4 - Металлический франец
5 - Сильфон
6 - Направляющие
7 - Токоподвод подвижного контакта
8 - Корпус9 - Экран
10 - Экран
11 - Подвижный контакт
12 - Неподвижный контакт
13 - Токоввод
14 - Экран
15 - Металлический франецСуществует много различных конструкций вакуумных дугогасительных камер.
Одна из распространенных конструкций имеет два изоляционных цилиндрических кожуха 1, 2, снабженных по торцам металлическими фланцами 4 , 15. Неподвижный контакт 12 при помощи токоввода 13 жестко крепится к фланцу 15, подвижный контакт 11 связан с фланцем 4 при помощи сильфона 5. Токоподвод 7 подвижного контакта 11 перемещается в направляющих 6 корпуса 8, соединенного с фланцем 4. Как правило, в конструкции ВДК имеются экраны 3, 9, 10, 14, выполняющие функции повышения электрической прочности камеры за счет выравнивания градиента напряженности электрических полей и защиты внутренних изоляционных частей от металлизации распыленным контактным материалом.
Вакуумная дугогасительная камера
Рис. LS Industrial Systems
Вакуумная дугогасительная камера

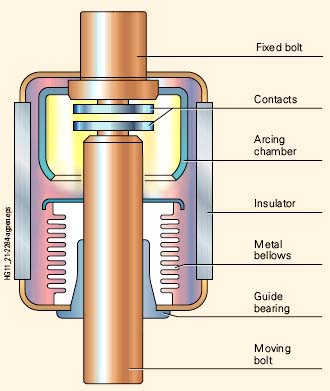

Рис. SiemensВакуумная дугогасительная камера

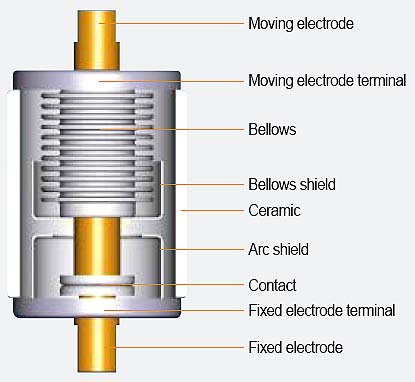

Рис. LS Industrial SystemsТематики
- высоковольтный аппарат, оборудование ...
Синонимы
- ВДК
Сопутствующие термины
- контактная система ВДК
EN
- vacuum arc-quenching chamber
- vacuum interrupter
- VI
Справочник технического переводчика. – Интент. 2009-2013.
